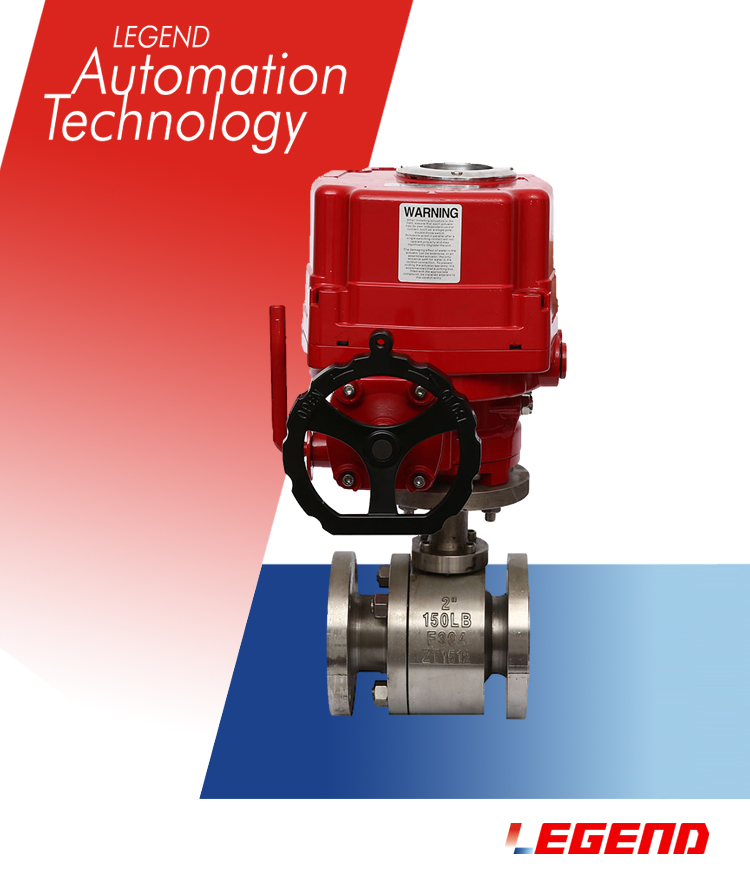

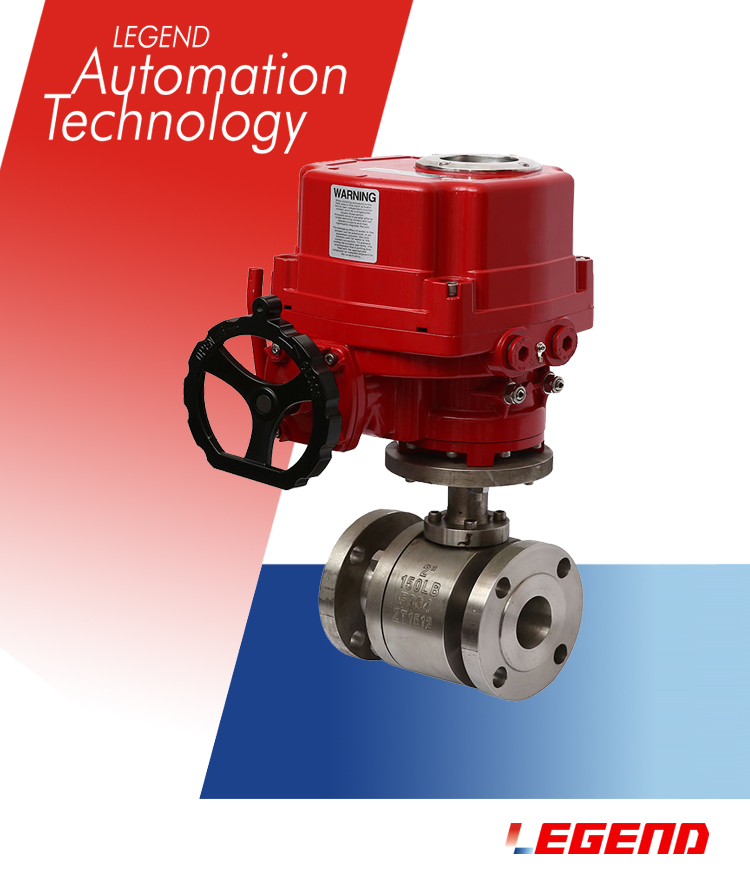

鍛鋼固定球閥首頁 > 產品展示 > 球閥 > 鍛鋼固定球閥 > 防爆電動鍛造球閥
 |
型號：Q941F-16P
操作平衡靈活密封性能好
結構易于密封閥桿密封可靠
填料密封不易破壞良好的自潤滑性
流體阻力小減小閥桿摩擦力矩
三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，鍛鋼固定球閥在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能。
應用范圍：鍛鋼固定球閥適用于：化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
| 試驗壓力（Mpa) | 公稱壓力（Mpa) | 壓力級（Class) | |||||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
| 氣密試驗 | 0.5-0.7 | ||||||||||||
| 工作溫度 | PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ | ||||||||||||
| 適用介質 | C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ） | ||||||||||||
| 零件名稱 | 材料 | |||
| 材料代號 | Ｃ | Ｌ | Ｐ | Ｒ |
| 閥體 閥蓋 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球體 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 閥座密封面 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 螺柱 螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
| 填料 | Ｖ型PTFE、柔性石墨 | |||
| 執行器類別 | 引進型EI-TORK系列執行器參數 | 引進型EXI-TORK系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～4000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪.操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT6,ExdⅡ CT5 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | 2個 G1/2〞M18*1.5 | 2個 PF 3/4” |
| 殼體材料 | 鋁合金 | 鋁合金 |
| 外涂層 | 干粉，環氧聚酯，具有Chao強防腐功能 | |
（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨Chuang的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先Jin計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。
?
